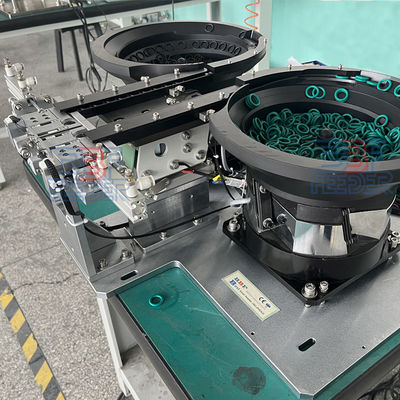

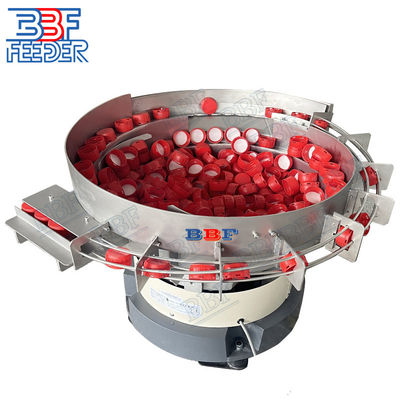

System przenośnikowy Kapsułka z podnośnikiem na misce Kronowe pokrywy Kapsułka z podnośnikiem na górze wibrująca linearna podnośnik

System przenośnikowy Wibratory Bowl Feeder Crown Lids Flip Top Cap Vibrating Feeder Linear

1. Opis:

Wykorzystywane w różnych gałęziach przemysłu wibrujące urządzenia do karmienia misek są niezbędnymi elementami do skutecznego sortowania i zorientowania części.

Krok 1: Zrozumienie składników

Przed rozpoczęciem procesu projektowania ważne jest zrozumienie podstawowych elementów żywiarki wibrującej:

Pudełko: Wykonane ze stali nierdzewnej, służy jako pojemnik dla części, posiadające ścieżkę spiralną lub wiele ścieżek do ich prowadzenia i zorientowania.
Jednostka napędowa: Składająca się z cewki elektromagnetycznej i systemu sprężynowego, wytwarza wibracje, które napędzają ruch części.
Kontroler: Kontroler reguluje częstotliwość i amplitudę wibracji, zapewniając precyzyjne sterowanie procesem karmienia.

Krok 2: Określenie cech części

W celu zaprojektowania wydajnego, wibrującego podsycacza na miski konieczne jest dokładne uwzględnienie cech części.

Rozmiar i kształt: Części o nieregularnym kształcie lub rozmiarze mogą wymagać szczególnych uwag w projektowaniu miski w celu zapewnienia dokładnej orientacji.
Materiał: Różne materiały mają różne współczynniki tarcia i różnie reagują na wibracje, wpływając na ruch części i ustawienie w misce.
Waga: Waga części określa intensywność potrzebnych drgań.

Krok 3: Wybór geometrii miski

Geometria miski odgrywa kluczową rolę w procesie projektowania.

Kształt i wielkość miski: Optymalna wydajność wymaga wyboru odpowiedniego kształtu i wielkości miski, które są zgodne z częściami, które są podawane, zapewniając płynny i spójny przepływ.Rozważyć wielkość miski w stosunku do wymiarów części, aby uniknąć nieefektywnego karmienia lub konfitury.
Konfiguracja torów: Określ liczbę i układ torów w misce w oparciu o pożądaną orientację i szybkość karmienia.
Kąt nachylenia: kąt nachylenia miski wpływa na ruch części.
Szerokość i głębokość torów: Wybierz wymiary, które uwzględniają rozmiar części, a jednocześnie zapobiegają zatokami lub zatokiom.

Zaprojektowanie wibrującego zasilacza miski wymaga starannego rozważenia jego komponentów, cech części i geometrii miski.można zapewnić skuteczne i wydajne podkładanie, które sortuje i wyrównuje części do późniejszego przetwarzania lub montażu.

Specyfikacje:

Trzy.Projektowanie wydajnego wibrującego podkładnika miski:

W artykule przedstawiono kluczowe etapy projektowania tych urządzeń.podkreślanie ważnych aspektów na każdym etapie.

Krok 1: Zrozumienie składników

Na początek ważne jest zrozumienie podstawowych elementów: miski, napędu i sterownika.Jednostka napędowa generuje wibracje, podczas gdy sterownik reguluje częstotliwość i amplitudę tych wibracji.

Krok 2: Określenie cech części

Zastanów się nad cechami różnych części, takimi jak rozmiar, kształt, materiał i waga.Zwróć uwagę na współczynniki tarcia różnych materiałów i ich reakcję na drgania, ponieważ wpływa to na ruch i ustawienie części.

Krok 3: Wybór geometrii miski

Wybór odpowiedniej geometrii miski ma kluczowe znaczenie dla optymalnej wydajności.Określenie odpowiedniej konfiguracji toru, kąt nachylenia i wymiary w celu zapobiegania zatarciom i zapewnienia skutecznego karmienia.

Krok 4: Projektowanie jednostki bazowej

Jednostka bazowa zawiera cewki elektromagnetyczne odpowiedzialne za generowanie wibracji.,Dodatkowo należy wybrać system sprężynowy, który równoważy siłę wywieraną przez cewki, zapewniając stabilne i niezawodne drgania.

Krok 5: Kontrola wdrażania

Wdrożyć system sterowania regulacją częstotliwości i amplitudy drgań.Rozważyć integrację mechanizmów informacji zwrotnych, takich jak czujniki lub systemy monitorowania, umożliwiające dostosowywanie w czasie rzeczywistym.

Krok 6: Testowanie i optymalizacja

Dokładny test wydajności podkładki w stosunku do wymaganych specyfikacji.Istotne jest również przeprowadzenie badań warunków skrajnych w różnych obciążeniach i warunkach, aby zidentyfikować i rozwiązać potencjalne problemy.

Podsumowując, projektowanie wibrującego zasilacza miski obejmuje zrozumienie cech części, wybór odpowiedniej geometrii miski, projektowanie jednostki bazowej, wdrożenie elementów sterujących,i przeprowadzenie gruntownych testów i optymalizacjiCiągłe monitorowanie i konserwacja są niezbędne do zapewnienia długoterminowej wydajności i zaspokojenia szczególnych potrzeb różnych zastosowań.

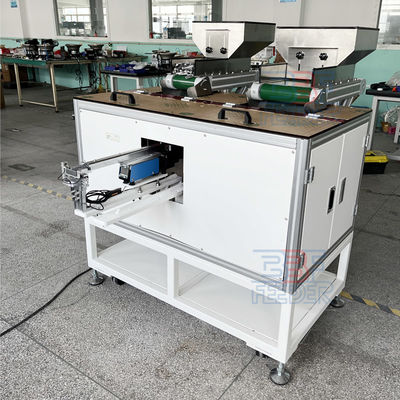

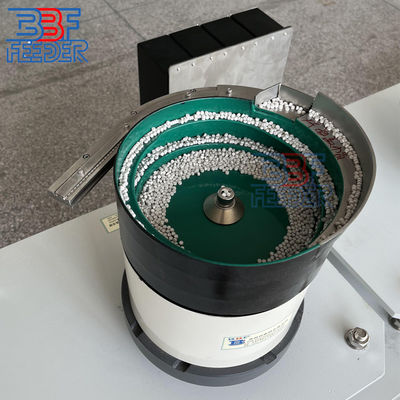

Więcej zdjęć:
