Maszyna do karmienia z wibrującą śrubą

Kosztowo efektywne wibrujące miski żywieniowe śruby elektromagnetyczne wibrujące maszyny do karmienia

1. Opis:

Wibratoryczne podsycacze misek są niezbędnymi elementami w różnych gałęziach przemysłu, zapewniając niezawodną i wydajną metodę sortowania i ukierunkowywania części.W tym artykule omówione są kluczowe etapy i rozważania przy projektowaniu wibrującego karmiącego miski.

Krok 1: Zrozumienie składników

Zanim przejdziemy do procesu projektowania, ważne jest, aby zrozumieć podstawowe elementy wibrującej miski:

Pudełko: Wykonane ze stali nierdzewnej, pudełko jest miejscem, w którym umieszczane są części.
Jednostka napędowa: Jednostka napędowa składa się z cewki elektromagnetycznej i systemu sprężynowego, wytwarzającego wibracje niezbędne do przenoszenia części.
Kontroler: Kontroler reguluje częstotliwość i amplitudę wibracji, zapewniając precyzyjną kontrolę procesu karmienia.

Krok 2: Określenie cech części

Aby zaprojektować wydajny, wibrujący podnośnik, niezbędne jest zrozumienie cech podanego podkładu.

Rozmiar i kształt: Części o nieregularnym kształcie lub rozmiarze mogą wymagać szczególnych uwag w projektowaniu miski w celu prawidłowej orientacji.
Materiał: Różne materiały mają różne współczynniki tarcia i inaczej reagują na wibracje, co wpływa na sposób poruszania się części i ich orientacji w misce.
Waga: Waga części określa wymaganą siłę wibracji, przy czym cięższe części wymagają silniejszego ruchu, a lżejsze części wymagają łagodniejszego ruchu.

Krok 3: Wybór geometrii miski

W procesie projektowania ważną rolę odgrywa geometria miski.

Kształt i rozmiar miski: Wybierz odpowiedni kształt i rozmiar miski dla optymalnej wydajności.rozważyć rozmiar miski w stosunku do wymiarów części, aby uniknąć nieefektywnego karmienia lub zagęszczenia.
Konfiguracja torów: określić liczbę i układ torów w misce w oparciu o pożądaną orientację i szybkość karmienia.
Kąt nachylenia: kąt nachylenia miski wpływa na ruch części.
Szerokość i głębokość torów: Wybierz wymiary, które dopasowują się do rozmiaru części, a jednocześnie zapobiegają zatokami lub zatokiom.

Zaprojektowanie wibrującego zasilacza miski wymaga starannego rozważenia komponentów, właściwości części i geometrii miski.można zapewnić skuteczność i wydajność podajnika w sortowaniu i ukierunkowywaniu części do dalszego przetwarzania lub montażu.

Specyfikacje:

Trzy.Projektowanie wydajnego wibrującego podkładnika miski:

Wibratoryczne podsycacze misek są kluczowymi elementami stosowanymi w różnych gałęziach przemysłu do sortowania i ukierunkowywania części.W tym artykule przedstawiono kluczowe etapy projektowania drgawek do karmienia misek i podkreślono ważne względy na każdym etapie.

Krok 1: Zrozumienie składników

Zrozum podstawowe elementy: miskę, napęd i sterownik.
Miska służy jako pojemnik z torami do kierowania i zorientowania części.
Jednostka napędowa generuje wibracje, podczas gdy sterownik reguluje częstotliwość i amplitudę.

Krok 2: Określenie cech części

Rozważ rozmiar, kształt, materiał i wagę części.
Nieregularne kształty mogą wymagać specjalnych uwag dotyczących projektowania miski.
Współczynniki tarcia i reakcja części na wibracje wpływają na ruch i ustawienie.

Krok 3: Wybór geometrii miski

Wybierz optymalny kształt i rozmiar miski.
Wyrównuj miskę z częściami, aby przepływ był płynny i spójny.
Określ konfigurację toru, kąt nachylenia i wymiary, aby zapobiec korkociągom.

Krok 4: Zaprojektowanie jednostki bazowej

Podstawowa jednostka zawiera cewki elektromagnetyczne i generuje wibracje.
Rozważyć rodzaje jednostek napędowych (półfalowe, pełnofalowe, dużych prędkości) w oparciu o wymagania aplikacyjne.
Wybierz odpowiedni system sprężynowy, aby zrównoważyć siłę cewki i zapewnić stabilne drgania.

Krok 5: Kontrole wdrażania

System sterowania reguluje częstotliwość i amplitudę wibracji.
Należy zapewnić zmienne ustawienia dla różnych części i wymagań żywienia.
Rozważ mechanizmy zwrotnych dla dostosowań w czasie rzeczywistym.

Krok 6: Testowanie i optymalizacja

Dokładnie sprawdź działanie urządzenia podsycającego w stosunku do wymaganych specyfikacji.
Parametry precyzyjnego dostrojenia, takie jak ustawienia wibracji i geometria toru.
Przeprowadź testy stresowe w celu zidentyfikowania potencjalnych problemów.

Projektowanie wibrującego podsycacza miski wymaga zrozumienia cech części, wyboru odpowiedniej geometrii miski, zaprojektowania jednostki bazowej, wdrożenia elementów sterujących,i przeprowadzenie testów i optymalizacjiWykonując te kroki oraz zapewniając ciągłe monitorowanie i konserwację, można stworzyć wydajny i niezawodny podsycacz, który spełni specyficzne potrzeby aplikacji.

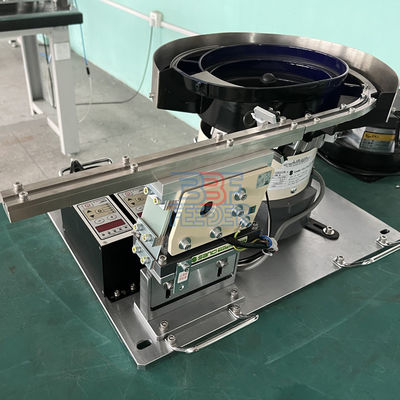

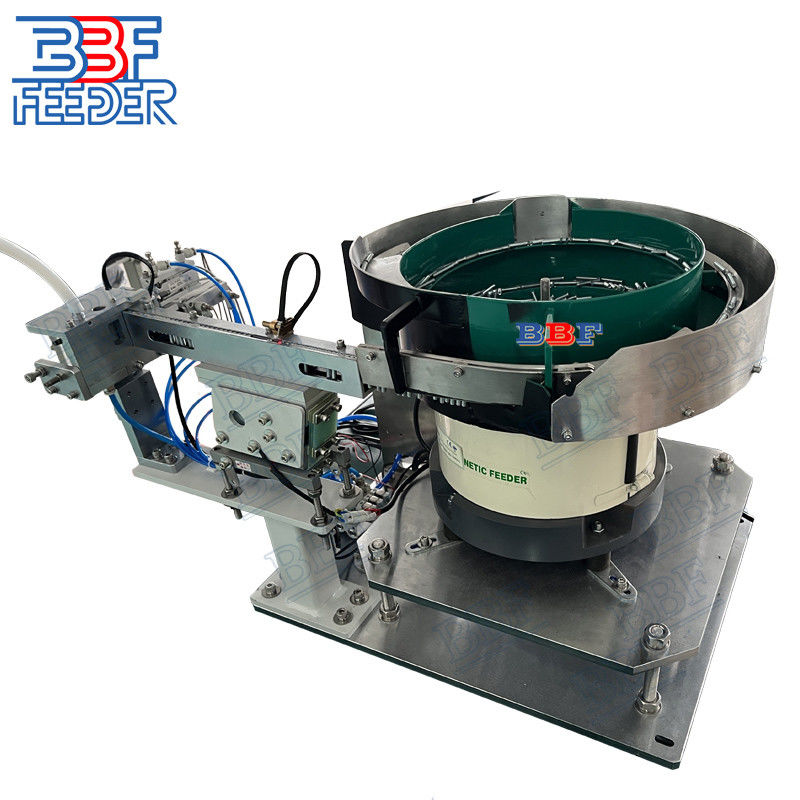

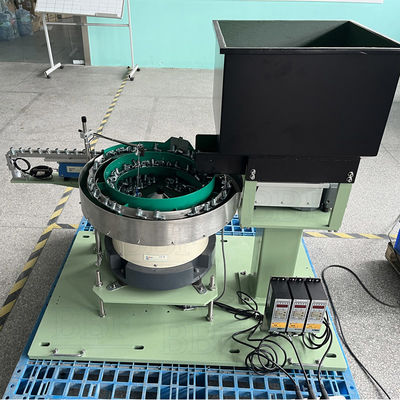

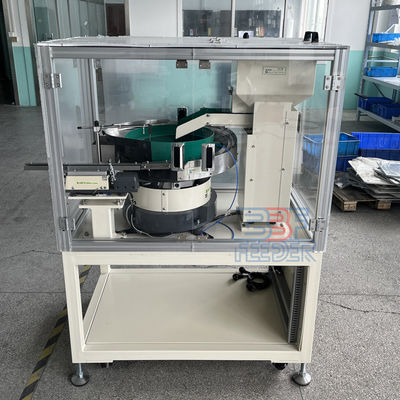

Więcej zdjęć:
